文章概要：今天源濾過濾小編給大家分享氣動內刮盤式自清洗過濾器的工作原理，希望對您有所幫助。

氣動內刮盤式自清洗過濾器的工作原理：

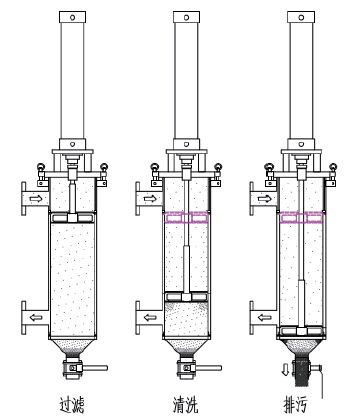

[ 過濾狀態 ]

液體從進口流入，帶彈簧的圓盤形刮刀緊貼于濾元內表面，停于濾元上端，液體穿過刮刀，從濾元內表面向外流動，雜質被截留在內表面，液體從出口流出；隨著時間的推移，雜質逐漸增多，壓差上升，按設定壓差或定時清洗濾元。

[ 清洗狀態 ]

氣缸驅動刮刀上下往復運動清洗濾元，刮刀向下運動時，雜質被刮刀推送到過濾器底部，大比重雜質沉淀到集污腔。刮刀向上運動時，殘留雜質被刮除推送到濾元上端，雜質被流動液體沖走，透過刮刀，回到濾元內表面，刮刀向下運動時被刮走。每次清洗由數次沖程組成，濾元表面清洗后，恢復過濾能力。清洗時正常過濾，流量不中斷。

[ 排污狀態 ]

多個清洗周期后，雜質積聚到一定量，定期打開排污閥，排出含高濃度雜質的廢液，如必要，也可回收。

全自動氣動內刮盤式自清洗過濾器的工作原理非常簡單：

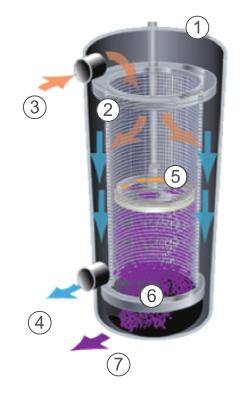

將一個濾芯（2）裝置在一個圓柱形不銹鋼殼體（1）中。當未被過濾的液體由入口（3）進入到殼體固體雜質被濾出并沉積在濾元的內表面。最后濾液從出口（4）流出。當內層雜質逐漸堆積，內外兩側由此產生壓差，通過壓差開關監測進出水口的壓差變化（也可用時間或手動方式），待壓差達到設定值時，將開啟自動清洗過程：電控系統給出信號，氣缸開始工作，帶動一個由彈簧漲緊的清洗盤上下往復刮除濾元內表面并清除沉積的固體雜質。但雜質從濾元表面脫離時，清洗盤將污垢送入殼體底部（6）并通過流道（7）排出濾器。整個控制也可按照客戶要求改進，我們可以做出最適宜的方案。
